Горячее водоснабжение 200 литров 200D/40

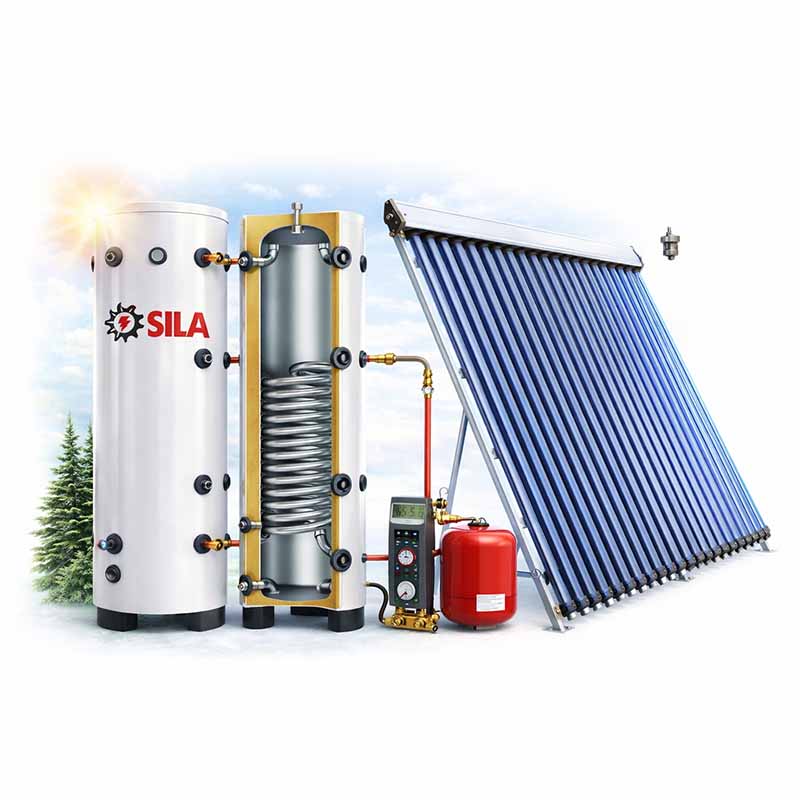

Гелиосистема Горячее водоснабжение 200 литров предназначена для обеспечения дома горячей водой. За выработку тепловой энергии в системе отвечает солнечный вакуумный коллектор SILA 20-24. Использование вакуума обеспечивает превосходную теплоизоляцию, поэтому вакуумные коллекторы могут эффективно использоваться круглый год, даже при температурах окружающей среды до -40°С. Вторым ключевым элементом системы является бак аккумулятор SILA SST-200-D, объемом 200 литров с двумя теплообменниками. Бак изготовлен из нержавеющей стали и укомплектован магниевым анодом и электрическим водонагревателем мощностью 3 кВт. Такое количество горячей воды обеспечивает суточные потребности 4-5 человек.

(Вам может понадобиться Рама для коллектора SILA 20-24. Приобретается отдельно).

Принцип работы

Солнечный коллектор преобразует солнечное излучение в тепловую энергию. От полученного тепла нагревается теплоноситель, который циркулирует по контуру коллектора. Циркуляцию теплоносителя по контуру обеспечивает насос (насосная станция). Включение и выключение насоса происходит по команде теплового контроллера, который измеряет температуру теплоносителя в коллекторе и сравнивает ее с температурой воды в баке аккумуляторе. Когда теплоноситель нагревается до заданной температуры, контроллер включает насос, начинается циркуляция. Горячий теплоноситель, проходя через теплообменник бака, нагревает воду. Когда теплоноситель остывает, контроллер останавливает циркуляцию. Бак аккумулятор сохраняет воду горячей длительное время.

Ознакомительная схема гелиосистемы
