Горячее водоснабжение 150 литров 150S/30R5

Гелиосистема Горячее водоснабжение 150 литров предназначена для обеспечения дома горячей водой. За выработку тепловой энергии в системе отвечает солнечный вакуумный коллектор SILA 30R5. Использование вакуума обеспечивает превосходную теплоизоляцию, поэтому вакуумные коллекторы могут эффективно использоваться круглый год, даже при температурах окружающей среды до -40°С. Вторым ключевым элементом системы является бак аккумулятор SILA SST-150-S, объемом 150 литров с одним теплообменником. Бак изготовлен из нержавеющей стали и укомплектован электрическим водонагревателем мощностью 3 кВт. Такое количество горячей воды обеспечивает суточные потребности 2-3 человек.

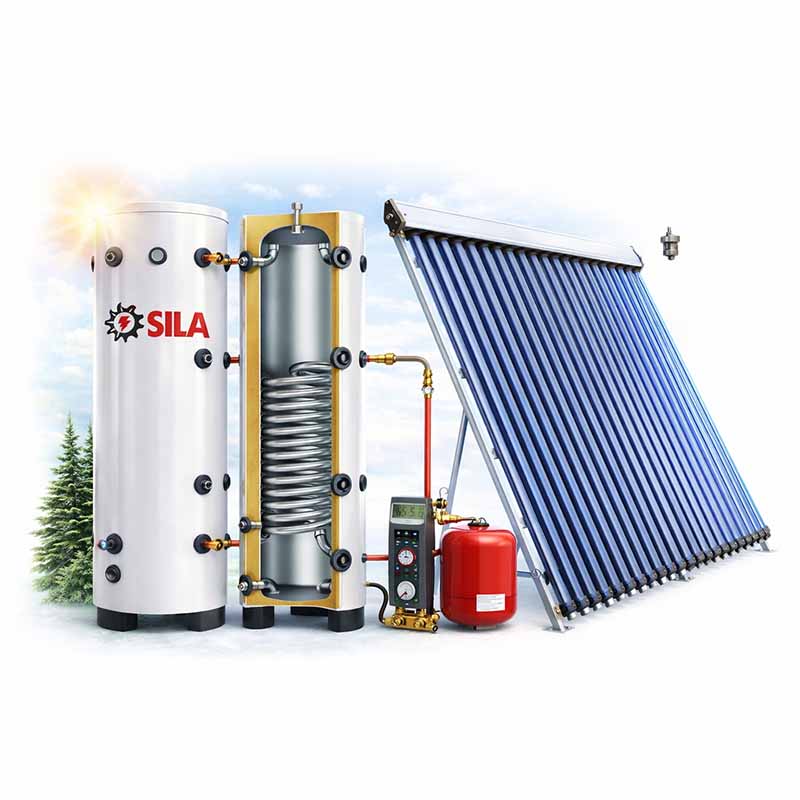

В комплект гелиосистемы входит

• 1 x Солнечный коллектор SILA 30R5
• 1 х Бак аккумулятор SILA ST-150-S
• 1 x Тепловой контроллер SR 81
• 1 x Насосная станция NCFD2-IV
• 1 x Воздухоотводчик автоматический высокотемпературный SOLAR 1/2"
• 1 x Расширительный бак 8л.

(Вам может понадобиться Рама для коллектора SILA 30R5. Приобретается отдельно).

Принцип работы

Солнечный коллектор преобразует солнечное излучение в тепловую энергию. От полученного тепла нагревается теплоноситель, который циркулирует по контуру коллектора. Циркуляцию теплоносителя по контуру обеспечивает насос (насосная станция). Включение и выключение насоса происходит по команде теплового контроллера, который измеряет температуру теплоносителя в коллекторе и сравнивает ее с температурой воды в баке аккумуляторе. Когда теплоноситель нагревается до заданной температуры, контроллер включает насос, начинается циркуляция. Горячий теплоноситель, проходя через теплообменник бака, нагревает воду. Когда теплоноситель остывает, контроллер останавливает циркуляцию. Бак аккумулятор сохраняет воду горячей длительное время.

Ознакомительная схема гелиосистемы
