Подключение солнечных панелей к системе отопления — практичный способ снизить потребление электроэнергии из сети и повысить автономность дома. Панели не заменяют котёл, но берут на себя питание циркуляционных насосов, автоматики котла, клапанов и других электрических узлов. При достаточной мощности можно частично запитывать и электрические нагреватели днём, когда выработка максимальна.

Такой подход позволяет системе продолжать работать даже при отключении сети и уменьшает расходы в отопительный сезон.

Назначение и структура гибридной системы отопления

Гибридная система отопления совмещает основной источник тепла (газовый, твердотопливный котёл или тепловой насос) и солнечные панели, которые обеспечивают питание электрических элементов системы. Солнечные панели не нагревают воду напрямую — их задача обеспечить электроэнергию для корректной работы отопления.

Что обычно запитывают от солнечных панелей:

  • циркуляционные насосы
  • автоматику котла и датчики
  • клапаны и исполнительные механизмы
  • при достаточной мощности — электрические ТЭНы как поддерживающий нагрев

Типовые конфигурации:

  • газовый или дизельный котёл + солнечные панели → питание насосов
  • твердотопливный котёл + солнечные панели + аккумуляторы → резервная работа при отсутствии сети
  • тепловой насос + солнечные панели → частичное покрытие потребления компрессора

Основной плюс такой схемы — отопление остаётся работоспособным, даже если сеть нестабильна или отключена.

Роль солнечных панелей в работе отопления

Солнечные панели вырабатывают постоянный ток, который через инвертор превращается в обычное переменное напряжение для оборудования. При наличии аккумуляторов энергия может накапливаться и использоваться в часы без генерации — ночью или в пасмурную погоду.

Основные задачи солнечных панелей в отопительной системе:

  • непрерывная работа циркуляционных насосов — критично для котлов, особенно твердотопливных
  • питание автоматики, датчиков, контроллеров — отопление продолжает корректно регулировать температуру
  • поддерживающий нагрев с помощью ТЭНов — когда есть избыток солнечной энергии днём
  • резерв при отключении сети — при наличии АКБ и переключателя нагрузки

Солнечные панели в гибридном отоплении — это источник стабильного электроснабжения, который обеспечивает безопасность и автономность системы.

Схемы подключения

Есть два основных варианта включения солнечных панелей в электрическую часть отопления:

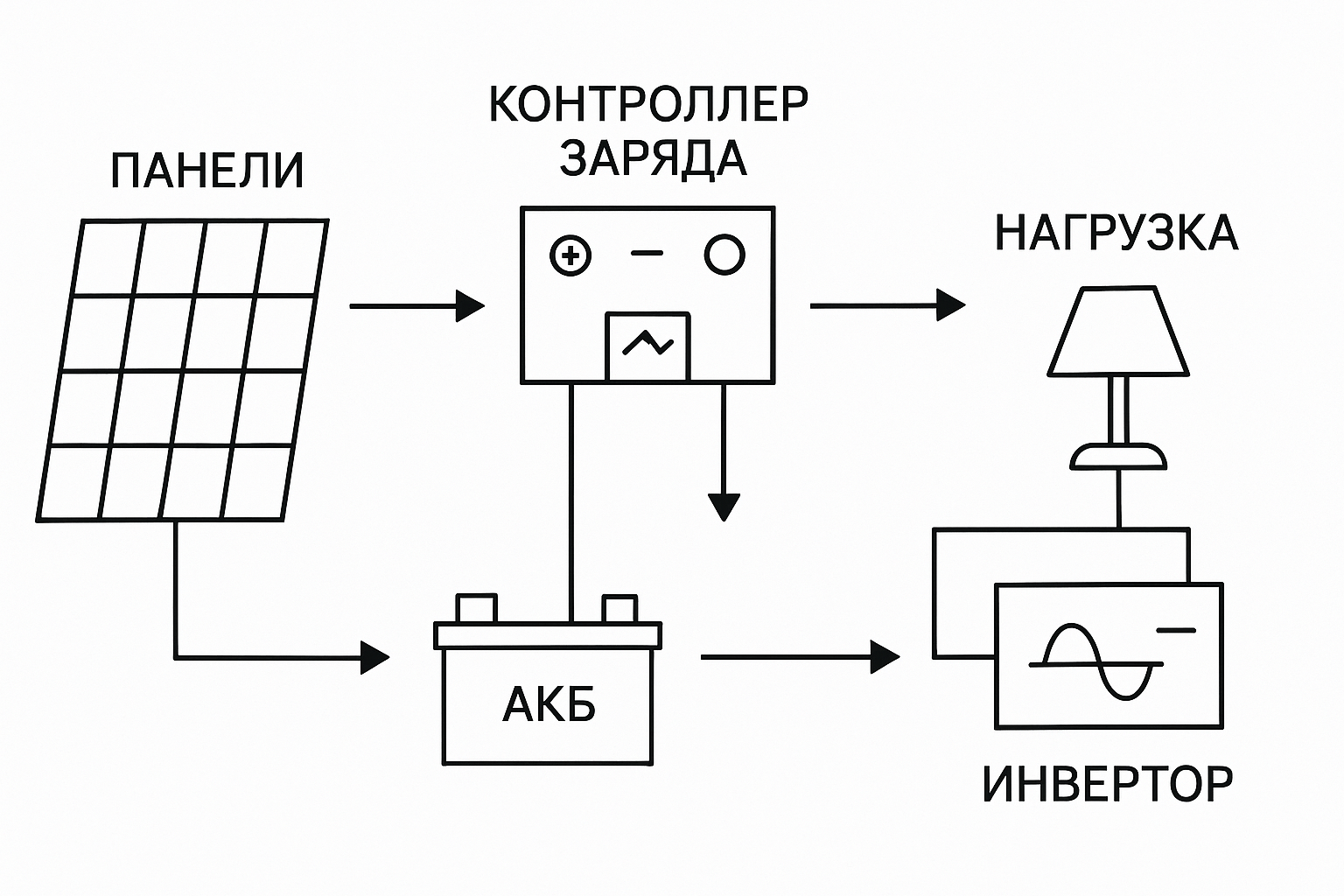

1. Панели → контроллер заряда → АКБ → инвертор → нагрузка
Используется в автономных системах или там, где часто бывают перебои сети.
Даёт возможность питать насосы, автоматику и защиту даже при полном отключении электричества.

Ключевые особенности:

  • контроллер защищает аккумуляторы от перезаряда и глубокого разряда
  • логика работы проста и надёжна
  • требуется точный расчёт ёмкости АКБ

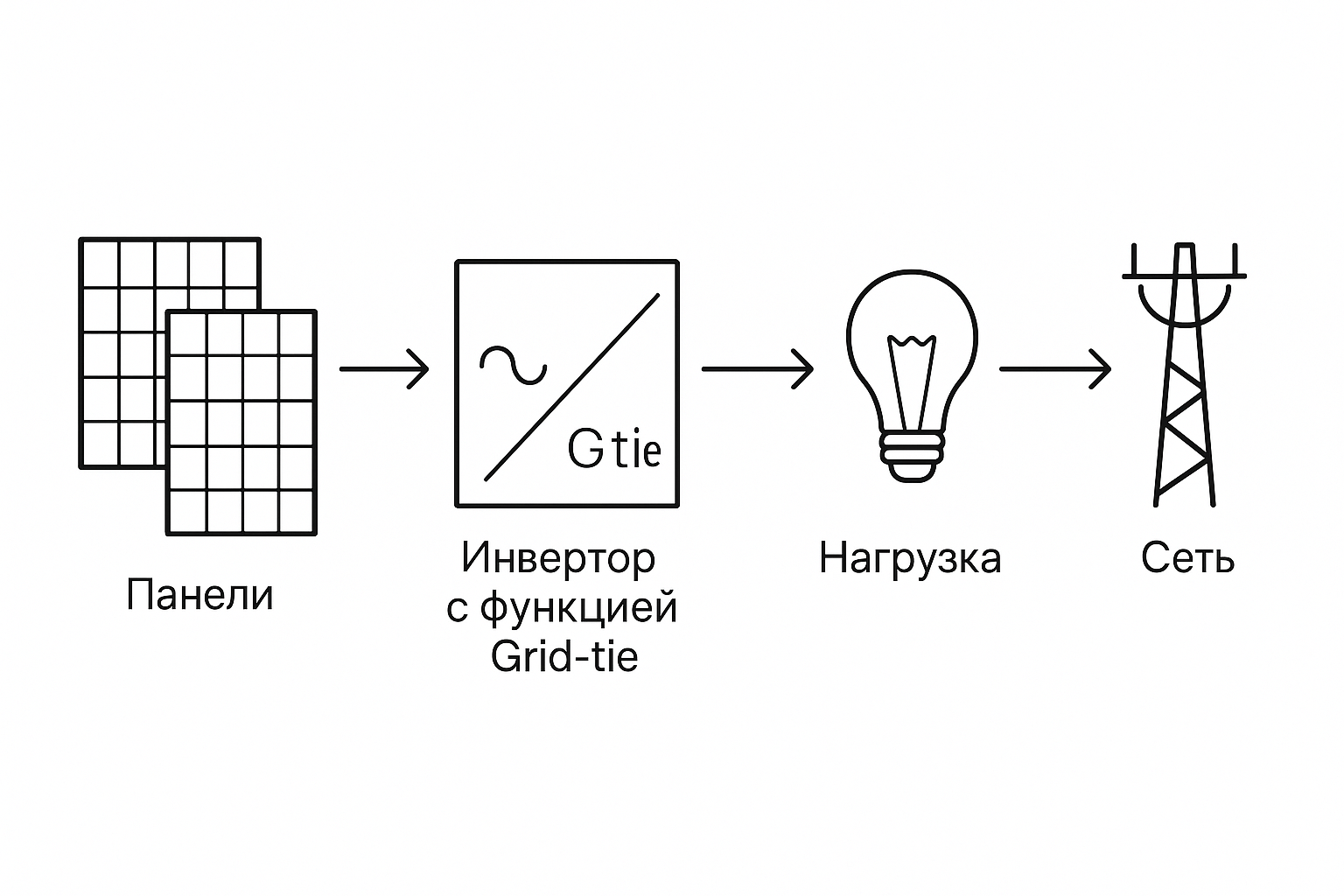

2. Панели → сетевой инвертор (Grid-tie) → нагрузка + сеть
Применяется, когда дом подключён к централизованному электричеству.
Энергия панели сначала идёт на отопление, а недостающее добирается из сети.

Особенности:

  • при достаточной мощности возможна подача избытка энергии в сеть (если разрешено)
  • оборудование должно соответствовать требованиям безопасности
  • подключение выполняется в отдельном щите отопления

В обоих вариантах обязательно используются УЗО, автоматы, заземление и элементы защиты от перенапряжений.

Режимы работы по сезонам

Эффективность солнечных панелей зависит от погоды и продолжительности светового дня, поэтому режимы работы отопления меняются по сезонам:

Зима
Генерация минимальна.
Основной приоритет — бесперебойная работа насосов и автоматики.
Аккумуляторы заряжаются в первую очередь, ТЭНы не используются или включаются кратковременно.

Весна / Осень
Уровень генерации выше.
Помимо насосов можно подключать вспомогательные нагревательные элементы: рециркуляцию, подогревы, ТЭНы на малой мощности.
Система частично снижает потребление сети.

Лето
Панели работают с максимальной производительностью.
Помимо отопления возможно питание бойлера, кондиционирования и других нагрузок.
Избыток энергии может направляться в сеть (если предусмотрено подключение Grid-tie).

В каждом сезоне приоритеты задаются контроллером или инвертором: нагрузка сначала питается от панели, затем — от АКБ, и только при нехватке подключается сеть.

Заключение

Солнечные панели в составе гибридного отопления работают как источник электропитания, а не как теплогенератор. Их задача — обеспечить работу насосов, автоматики и вспомогательных нагревательных элементов с минимальной зависимостью от сети.

Эффективность такой системы зависит от трёх факторов:

  • корректный расчёт нагрузки и мощности оборудования
  • согласование панели, инвертора и аккумуляторов по параметрам
  • регулярный контроль состояния АКБ и защиты инвертора

Грамотная интеграция солнечной энергии делает отопление более устойчивым, уменьшает расходы на электричество и позволяет системе продолжать работать даже при отключениях сети.
