Двухконтурный и одноконтурный котел с бойлером косвенного нагрева — техническое приспособление для отопления батарей и нагрева воды, плотно вошедшее в жизнь человека. Для нагрева помещений и воды придется установить газовый котел с бойлером, подключенный к отопительной цепи дома и водопроводной системе для удовлетворения потребностей семьи. Бойлеры в симбиозе с котлами способны устранить проблему ограниченной подачи горячей воды и нагрева батарей в дачных или деревенских условиях. Ежегодно растет популяризация бойлеров косвенного нагрева среди владельцев частных домов из-за высокой эффективности, надежности и удобства данных устройств.

Классификация газовых котлов с бойлерами

Бойлеры различаются по форме и принципу установки, которые определяют характеристики устройства.

По типу монтажа: настенный и напольный тип

По принципу установки котлы с бойлерами делятся на два основных типа:

• Настенные устройства, обладающие объемом до 200-от литров. Монтируются на крепкую стену при помощи кронштейнов, зачастую применяются малыми семьями в частных секторах.
• Напольное оборудование, предполагающее наличия отдельной специализированной котельной для большого количества людей. Зачастую применяется в коттеджах, усадьбах, виллах или крупных предприятиях.

Перед установкой и подключением бойлера косвенного нагрева важно учитывать размеры для выбора отдельного помещения под газовый котел!

По внешним признакам: горизонтальный и вертикальный вид

По размерным параметрам бойлер косвенного нагрева для газового котла делится на два вида:

• Горизонтальный тип устройств отличается особой громоздкостью, но взамен не требует подключения насосов и способен поддерживать требуемое количество воды в автоматизированном режиме.
• Вертикальные устройства являются устоявшимся классическим и семейным вариантом. Вертикальный вариант крепежа и небольшая вместимость подходят для удовлетворения нужд стандартной семьи.

Перед созданием системы отопления в связке с бойлером косвенного нагрева стоит внимательно изучить особенности планировки дома, учесть количество человек в семье и замерять количество свободного пространства в комнате.

Принцип работы котла с косвенным бойлером

Качественный котел в связке с косвенным бойлером отличается надежностью, производительностью и минимальным расходом электроэнергии на повышение температуры воды. Бойлеры, в силу проектировочных особенностей, не создают высокую нагрузку на энергосеть и способны мгновенно подавать теплую воду в открытый смеситель из-за постоянной рециркуляции в отличие от стандартных электрических водяных нагревателей.

Оборудование состоит из внешнего металлического резервуара с нанесенным внутри эмалированным, стеклофарфоровым или покрытием керамического типа для защиты устройства от воздействий коррозии. Внутри добавляется специальный анод из магния, позволяющий смягчить воду и продлить срок эксплуатации бойлера.

Схема нагрева бойлера косвенного нагрева с одним теплообменником

Во внутренней части корпуса устанавливается теплообменник из латуни или нержавеющей стали, который представлен в виде змеевидной формы. Дополнительно устройство обладает защитным переключателем и регулятором температуры для контроля подогрева воды и защиты прибора от возможных повреждений. По предоставленной схеме работы бойлера косвенного нагрева отслеживается основной и простой принцип действия моделей со змеевиком:

1. Изначально оборудование подключается к водопроводу, после чего внутрь устройства должна течь холодная жидкость.
2. Далее теплоэлемент активно перемещается и повышает температуру.
3. При большом количестве витков у змеевика вода будет нагреваться значительно быстрее, что позволит чаще и больше использовать теплую воду.

Отдельный модельный ряд вместо змеевика использует небольшой бак внутри бака. Благодаря большей площади соприкосновения и подогреву с внешней стороны данные модели быстро повышают температуру воды в сравнении со стандартными "змеями".

В основном баки косвенного нагрева в тандеме с котлами применяются для промышленных или семейных целей и имеют объемы от 300 литров и выше для обеспечения широких площадей теплой водой. Данные вариации бойлеров подойдут для больших семей и требуют применения дополнительного оборудования для подогрева и сохранения предустановленной температуры.

Схематическое подключение бака к котлу

Обвязка бака косвенного нагрева с котлом, в самом начале, требует соединения с цепью отопления и водопроводной цепью дома. Устанавливать бойлер напольного типа необходимо вблизи котла, а вертикального типа крепятся напротив отопительного приспособления.

Для грамотного подсоединения котла к баку важно следовать следующей схеме обвязки и работы бака косвенного типа:

1. Холодная вода обязательно должна поступать в нижней части устройства, а теплоноситель обязательно должен располагаться в верхней.
2. Во время включения нагревательного контура теплоноситель обязан совершать движение из верхней части змеевика в нижнюю часть. Простым языком — трубка с теплоэлементом должна интегрироваться в верхний отсек, а с остывшей жидкостью — в нижний.
3. Патрубки должны быть оборудованы специализированными гайками для отключения прибора при поломке устройства.

Данная схема универсальна и позволяет максимально эффективно нагревать воду внутри резервуара. Основная часть воды нагревается сверху, параллельно отдавая тепло холодной жидкости в нижней части. Тепловой элемент будет циклично поступать в нагревательное оборудование для более эффективного повышения температуры воды.

Схема подключения бойлера косвенного нагрева к котлу зависит параметров расположения и последующей разводки бака. При учете полученных данных применяются нижеописанные схемы.

Схема обвязки бака к котлу с трехходовым вентилем

Применяя данную схему при подводе теплой воды, устанавливают циркуляционные насосы и вентиль для регуляции температуры. При остывании воды клапан будет автоматизировано включать подогрев, а при полном нагреве — направлять и перераспределять по отопительному контуру.

Интеграция гидравлического распределителя для обвязки бака

Многоконтурная схема обвязки бака для обогрева дома как при помощи радиаторов, так и специального "теплого" пола. Гидравлика выполняет главную роль и отвечает за распределение давления на отдельных участках цепи для передвижения теплоносителя без применения насосного оборудования.

Установка системы из двух насосов для бойлерного оборудования

Отличный вариант для частных секторов, основанный на параллельном подключении оборудования по двум разным трубам с теплой и холодной жидкостью. На каждой трубе установлен насос для принудительной циркуляции воды внутри системы.

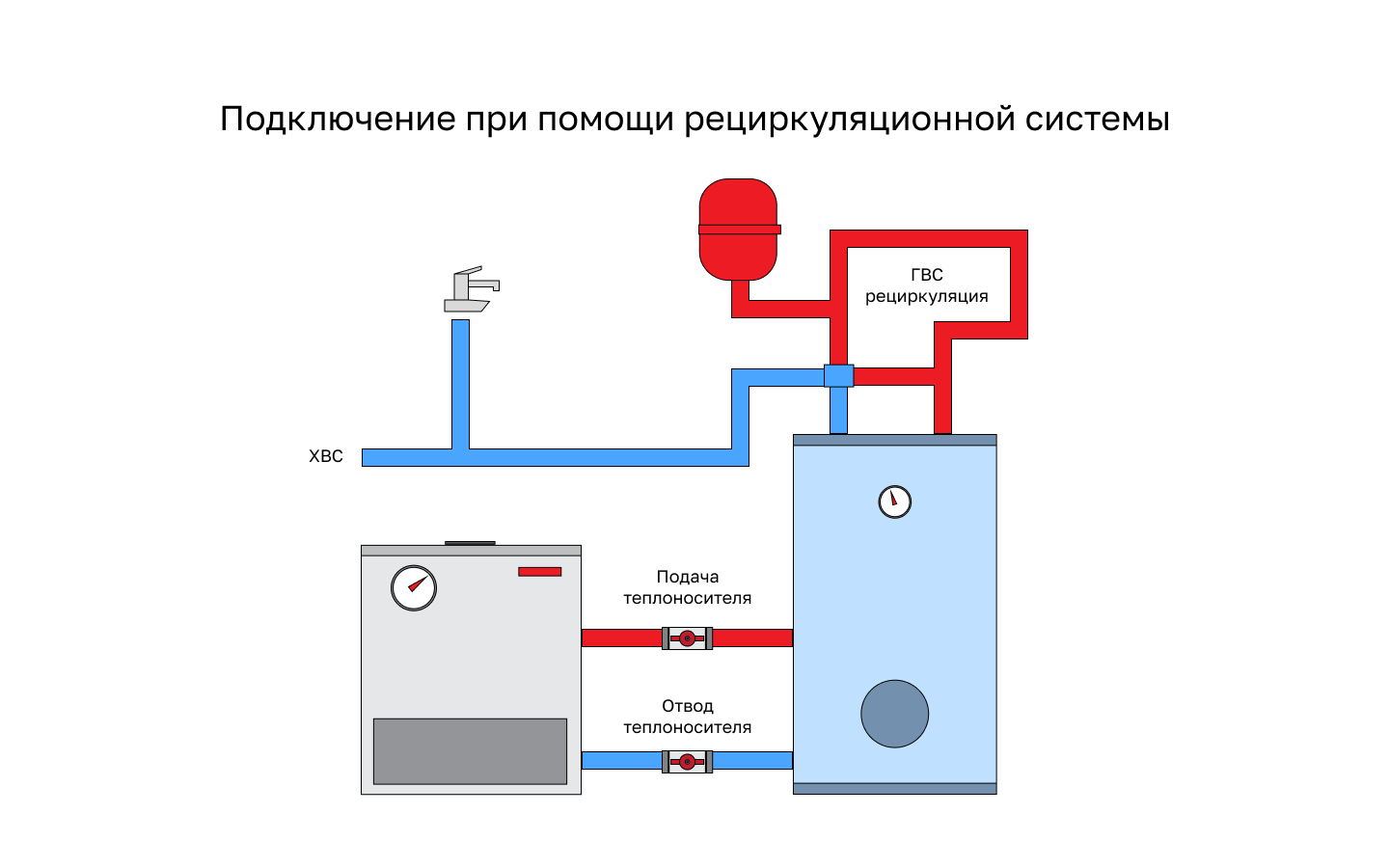

Схема обвязки с рециркуляционной системой теплоносителя

При наличии дополнительного патрубка в бойлере можно подключить дополнительную рециркуляционную систему. Для создания рециркуляционной системы потребуется добавление дополнительного контура, обратного и защитного клапана, расширительного резервуара и воздухоотвода. Благодаря данной схеме вода будет всегда прогрета и готова к использованию.

Плюсы и минусы бойлерных устройств

Из плюсов отмечено:

1. Экономия электроэнергии.
2. Высокая производительность у баков объемом в 100 литров, способных выдавать до 400 литров воды в час.
3. Моментальная подача горячей воды.
4. Вариативность схем и возможностей применения.
5. Доступность для среднестатистического человека.
6. Простота устройства и использования.

Из минусов отмечено:

1. Длительная скорость прогрева в современных моделях.
2. Вес и размерные параметры.

Особенности эксплуатации оборудования

Основные четыре правила, которые нужно знать для повышения срока службы бойлера косвенного нагрева:

1. Фильтры насоса требуется периодически осматривать и менять.
2. Правильно откалибруйте и настройте термостат, иначе оборудование может перегреться и прийти в негодность.
3. Температурный диапазон внутри резервуара не должен превышать показатели антифриза, иначе устройство выйдет из строя.
4. Каждые 6-12 месяцев требуется проверять аноды на предмет коррозии. При обнаружении ржавчины - заменять деталь для качественной работы оборудования.

Заключение

Котел с бойлером косвенного нагрева — простое и эффективное решение как для семей с частными загородными домиками, так и для владельцев крупных предприятий и коттеджей. Котлы в симбиозе с бойлерами помогают отапливать дом в зимнюю пору или подогреть воду для бытовых нужд, а обратившись к компании "Технолайн" вы получите бесплатную консультацию и помощь в установке оборудования для любых целей!
