Описание

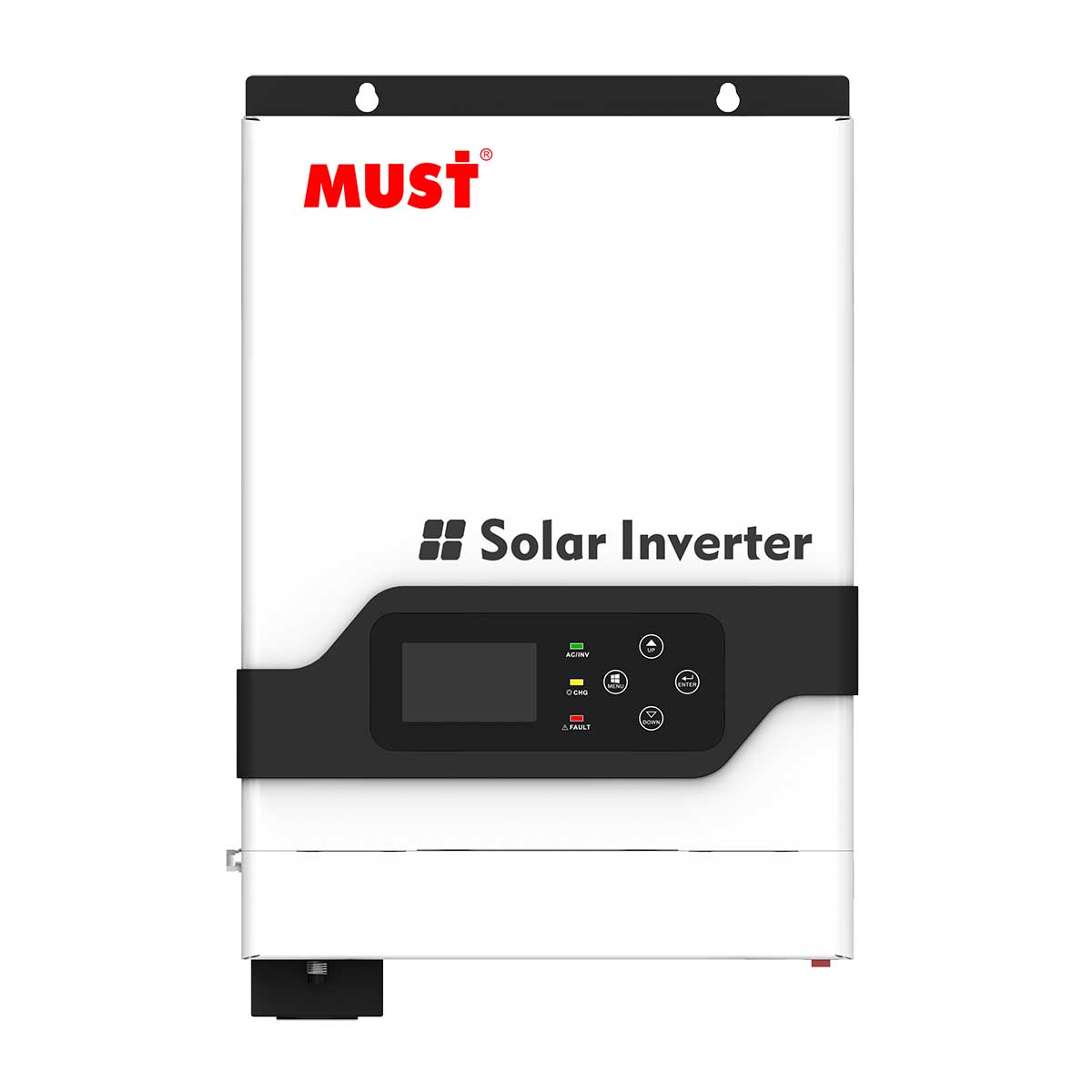

Гибридный солнечный инвертор MUST PV 18-3224 VPM II (PF 1.0) для дома и дачи это многофункциональный инвертор/зарядное устройство мощностью 3,2 кВт ( кратковременно 6,4 кВт ) в котором сочетаются функции инвертора, контроллера заряда аккумуляторов от солнечных батарей и зарядного устройства аккумуляторных батарей от сети 220В ( или генератора ) для обеспечения бесперебойной подачи питания, с возможностью выбора приоритетов зарядки и нагрузки. Используется в небольших солнечных электростанциях и системах бесперебойного питания.
Серию PV-VPM II отличает компактный размер, интуитивно понятное и удобное управление, настройка и мониторинг с помощью ЖК дисплея, сухой контакт для управления генератором, а так же приемлемая цена.
Сферы применения:
- солнечные электростанции;
- источники бесперебойного питания;
- источники резервного электропитания;
- другие области применения;
Особенности и преимущества солнечного инвертор MUST PV18-3224 VPM II (PF 1.0):
- Чистая синусоида на выходе
- Удобный и интуитивно понятный ЖК дисплей
- Микропроцессорное управление
- Встроенное слежение за точной максимальной мощности (ТММ) солнечной батареи (MPPT)
- Встроенный MPPT контроллер заряда от солнечных батарей 40/60А
- Несколько режимов работы: параллельно с сетью, автономно, параллельно с сетью в режиме резервного источника питания
- Зашита от короткого замыкания, перегрузки и глубокого разряда
- Функция холодного пуска

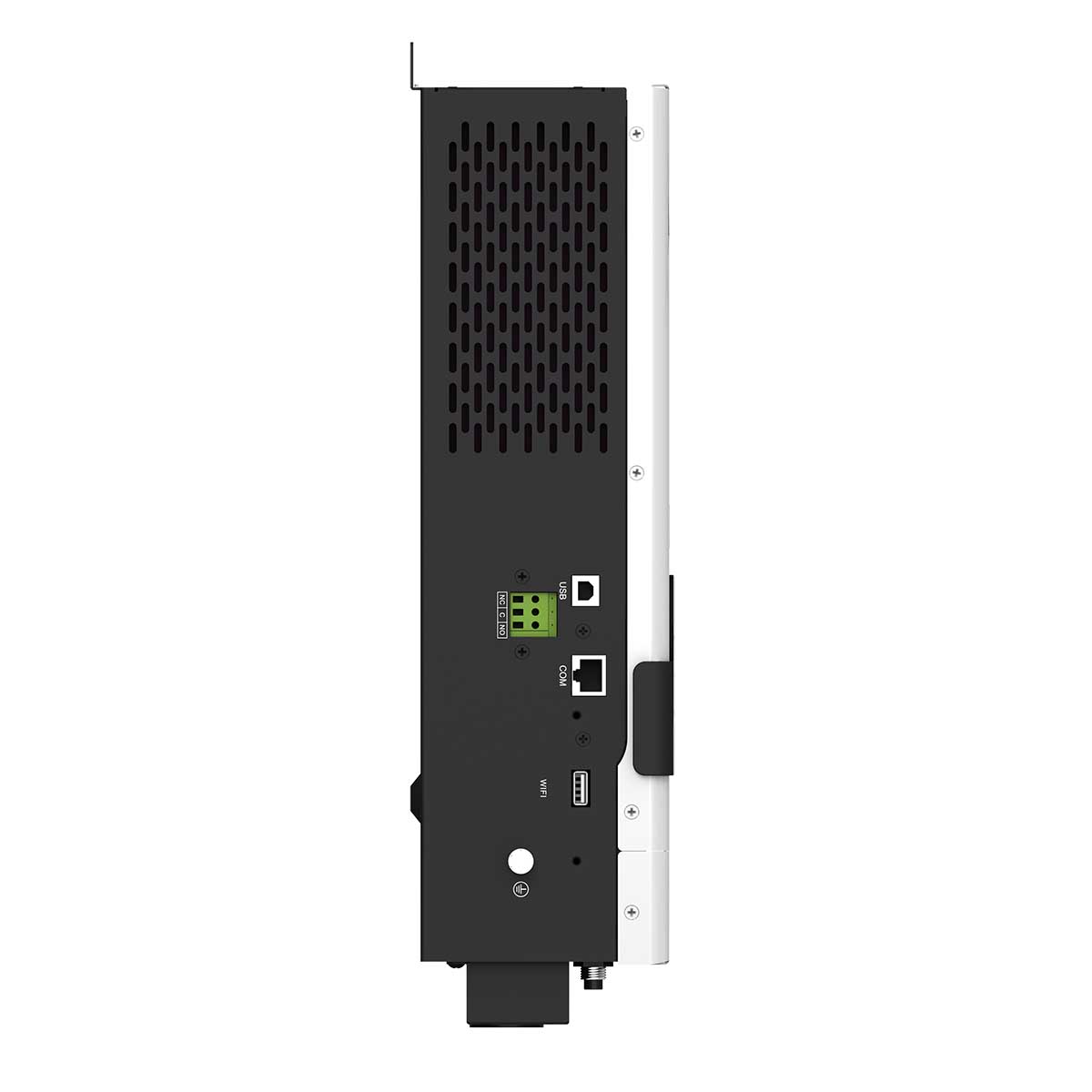

- Поддержка USB, RS485, функции мониторинга CAN
- Удаленный мониторинг Wi-Fi (опционально)
- Совместим с генератором
- Функция активации PV / AC
- Интеллектуальная функция связи BMS с аккумуляторной батареей (порт CAN)
- Возможность соединения с компьютером для настройки и мониторинга работы системы электроснабжения
- Регулировка зарядного тока
- Настройка нижнего и верхнего порога зарядки аккумуляторов

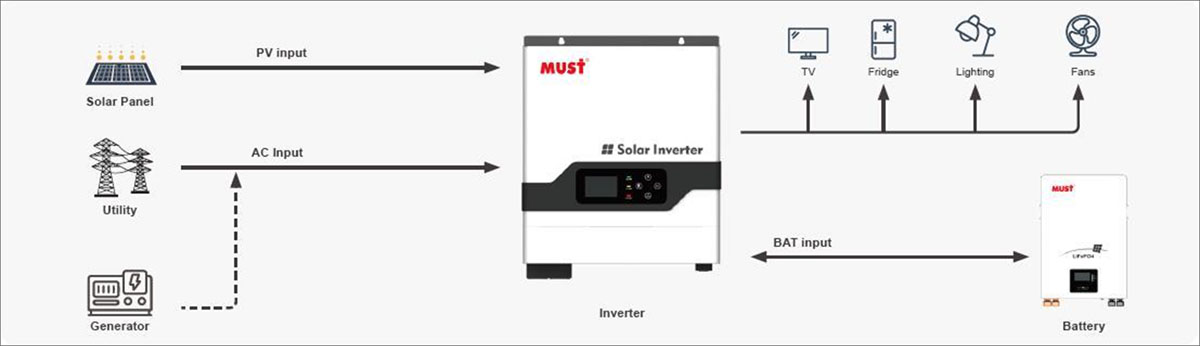

СХЕМА РАБОТЫ ИНВЕРТОРА MUST PV18-1012 VPM II:
| Технические характеристики | |
|---|---|
| Модель | MUST PV18-3224 VPM II (PF 1.0) |
| Тип устройства | Бестрансформаторный |
| Мощность | 3200ВА / 3200Вт |
| Пиковая мощность |
6400ВА / 6400 Вт ( < 5 сек ) |
| Входное напряжение от АКБ | 24 В |
| Функция удаленного управления и мониторинга через Wi-Fi |
Опционально |
| Сухой контакт | Да |
| Коммуникационные порты |
USB , RS-485, CAN |
| Параметры Инвертора | |
| Форма выходного сигнала | Чистый синус |
| Встроенный контроллер заряда | MPPT |
| Выходное напряжение | 230В |
| Частота | 50 / 60 Гц (автовыбор) |
| КПД | 90~93% |
| Время переключения | 10мс (UPS / VDE), 20мс (APL) |
| Потребляемая мощность в режиме ожидания | 2 Вт |
| Аккумулятор | |
| Номинальное напряжение | 24 В |
| Напряжение поддерживающего заряда | 27,4 В |
| Максимальное напряжение ( отключение ) | 30 В |
| Параметры заряда от сети | |
| Форма входного сигнала |
Чистый синус ( сеть или генератор ) |
| Номинальное входное напряжение |
230В |
| Диапазон входного напряжения | 170~280 (ИБП) / 90~ 280 (APL) / 184~ 253 (VDE) |
| Ток заряда | 60 А |
| Параметры заряда от солнечных батарей | |
| Максимальная мощность солнечных батарей |
1600 Вт |
| Ток заряда | 20 - 60 А ( задается програмно ) |
| Нижний и верхний пороги напряжения аккумуляторов | задаются программно |
| Максимальное напряжение солнечных батарей | 160 В |
| Диапазон рабочего напряжения солнечных батарей |
30 - 128 В |
| Параметры заряда от сети и солнечных батарей | |
| Максимальнная сила тока | 120 А |
| Сила тока ( по умолчанию ) | 65 А |
| Прочие характеристики | |
| Температура хранения, С | от -15˚С до +60˚ |
| Рабочая температура, С | от 0˚С до + 50˚ |
| Влажность | 5~95% |
| Габариты, мм | 121 х 318 х 367.4 |
| Вес нетто, кг | 5,9 |
Для удаленного мониторинга за системой на базе данного инвертора вы можете использовать Wi-Fi модуль
Благодаря данному модулю вы всегда в реальном времени сможете увидеть все основные показатели системы, а так же статистику и предупреждения об ошибках практически из любой точки земного шара. Использование данного модуля позволит вам не только наблюдать за системой, но так же используя статистические данные сделать ее более эффективной и предотвратить возможные поломку ( благодаря системе оповещения об ошибках ).
Внимание! Для обеспечения защиты устройства от скачков напряжения, молний и прочих внешних фактором, в схеме подключения необходимо использовать автоматы защиты переменного и постоянного тока, а так же устройств защиты от импульсных перенапряжений.
Особенности
Мощность:
- 3,2 кВт
Напряжение АКБ
:
Для бесперебойной работы солнечной электростанции или системы резервного питания, необходимы аккумуляторные батареи. Параметр "Напряжение АКБ" означает, какое напряжение должен иметь массив ( группа аккумуляторов соединенных между собой ) аккумуляторов подключаемых к инвертору. К примеру если мы рассматриваем инвертор SILA IV 3600MH с напряжением аккумуляторов 24 Вольта, то к нему мы должны подключить как минимум два аккумулятора по 12 Вольт соединенных между собой последовательно ( плюс к минусу ). Если это будут аккумуляторы емкостью 100Ач, то соединив их последовательно мы получим массив с напряжением 24 Вольта и емкостью 100Ач.
- 24 Вольта
Кол-во фаз:
Однофазный
Темп. эксплуатации:
- от 0 до +50°С
Тип контроллера:
- MPPT
Ф-ия параллельного подключения
:
Данная функция позволяет соединение инверторов в единый массив для увеличения общей мощности системы, при этом один из инверторов назначается ведущим ( Primary ) и координирует работу всего массива. К примеру, в вашей систему установлен один инвертор SILA 5000M мощностью 5 кВт, напряжением аккумуляторов 48 Вольт и максимальной входной мощностью от солнечных батарей 6 кВт и вдруг вы решаете увеличить мощность вашей электростанции. В этом случае вам достаточно дополнить систему еще одним ( или более до 9 штук ) инвертором SILA 5000M и в итоге получить инвертор мощностью 10 кВт, напряжением аккумуляторов 48 Вольт и максимальной входной мощностью от солнечных батарей 12 кВт.
- Нет
Ф-ия подмешивания
:
Функция подмешивания позволяет смешивать энергию от солнечных батарей с электроэнергией от центральной ( городской ) электро-сети, для питания нагрузки. К примеру ваше потребление в текущий момент времени 4кВт*ч, а солнечные батареи вырабатывают всего 3 кВт*ч, в этом случае инвертор с функцией подмешивания пустит на нагрузку все что вырабатывает солнце ( в данном примере это 3 квт*ч ), а недостающие 1 кВт*ч возьмет от центральной электро-сети, не разряжая АКБ и тем самым продлевая срок их службы. А обычный инвертор ( без функции подмешивания ) в такой же ситуации полностью переключит питание нагрузки ( все 4 кВт*ч ) либо на сеть либо на аккумуляторы ( в зависимости от настроек ), а вырабатываемые солнцем 3 кВт*ч пустит на подзарядку АКБ.
- Нет
Ф-ия продажи в сеть
:
Данная функция позволяет продавать излишки вырабатываемой солнечными батареями электроэнергии в сеть. К примеру ваша солнечная электростанции вырабатывает 5 кВт, а текущее потребление 3 кВт, в этом случае 2 кВт вы можете продать электросетям. Для этого необходим двунаправленный счетчик учета и соответствующий договор с энергосбытовой компанией.
- Нет
Работа без АКБ
:
Данная функция позволяет использовать устройство как обычный сетевой ( on-grid, grid-tie ) инвертор, который преобразует электричество постоянного тока ( DC ) в переменный ( AC ) и сразу же направляет его в вашу сеть для питания нагрузки. Однако к случае с гибридным инвертором, общая мощность вашей системы ограничена мощностью инвертора, так как все питание нагрузки идет через него, в то время как сетевые инверторы всего лишь дополняют вашу сеть вливая в нее все что вырабатывают солнечные батареи, замещая тем самым электроэнергию от городской сети, солнечной энергией.
- Нет
Стабилизация вых. сигнала:
- Нет
Габариты:
- 318 x 367 x 121 мм
Производитель:
- Must
