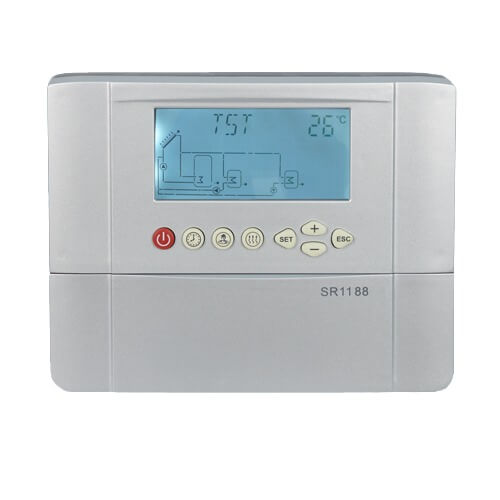

Тепловой контроллер SR 1188

Солнечный тепловой контроллер SR 1188 является обязательным элементом гелиосистем с принудительной циркуляцией теплоносителя. Он предназначен для управления процессом нагрева от солнца и контроля состояния солнечной системы. Контроллер получает информацию от датчиков температуры (один из которых устанавливается на выходе солнечного коллектора) и регулирует работу циркуляционного насоса. Эффективность и безопасность гелиосистемы в значительной мере зависят от контроллера: правильности заложенных алгоритмов работы гелиосистемы, надежности элементов.

Контроллер SR 1188 открывает широкие возможности по использованию солнечных систем теплоснабжения. Контроллер SR 1188 предназначен для малых и средних гелиосистем. 26 установочных категорий позволяют наращивать систему без замены контроллера. Возможность подключения до 8 температурных датчиков позволяет регистрировать температуру одного или двух коллекторных полей и одного или двух баков-накопителей, а также регулировать работу не только насоса коллекторного контура, но и контуров ГВС, отопления и функции подогрева горячей воды.

Отличительной особенностью контроллера SR 1188 является наличие интерфейса для соединения с компьютером или устройствами удаленного доступа и сохранение отчетов о количестве сгенерированого тепла

Особенности теплового контроллера SR 1188:

• наличие дополнительных функций для малых и средних гелиосистем;
• удобство и надежность эксплуатации;
• режимы установки максимальных температур для накопителей;
• возможность подключения к компьютеру;
• 24 категории установок.

Основные функции теплового контроллера SR 1188:

• отображение времени и дня недели на дисплее;
• индикация температур в коллекторе и накопителе;
• функция контроля разницы температур;
• аварийное отключение коллектора при достижении температуры перегрева бака;
• настройка циркуляционного насоса системы ГВС;
• температурный контроль контура ГВС;
• режимы охлаждения коллектора и накопителя;
• защита от замерзания;
• отображение на дисплее неисправности работы температурных датчиков;
• управление производительностью насоса, зависящей от разницы температур и длительности нагрева;
• измерение тепловой энергии, поступающей от коллектора;
• измерение расхода теплоносителя;выбор типа теплоносителя (вода, пропиленгликоль, гликоль, тифокор);
• измерение температуры в коллекторе даже если датчик установлен на расстоянии от выхода коллектора;
• запись данных на SD карту;
• функция выходного дня;
• защита настроек;
• автоматическая защита управления.

Для повышения мощности управляемых устройств до 4 кВт (например, электрического нагревателя) применяется дополнительное реле SR802

Комплектация:

• Блок управления - 1 шт
• Провод питания - 1 шт
• Темп. датчик PT1000 - 2 шт
• Темп. датчик NTC 10K - 5 шт
