Бойлер косвенного нагрева SILA SST-100-S

Бойлер косвенного нагрева SILA SST-100-S ( бак аккумулятор ) из качественной нержавеющей стали SUS304 с одним теплообменником из медицинской нержавеющей стали SUS316L, предназначен для накопления тепловой энергии, когда в системе отопления есть ее излишки, и отдачи этого тепла в период его дефицита, т.е. когда теплоисточник не работает. Также данное устройство позволяет БЕЗОПАСНО и ЭФФЕКТИВНО эксплуатировать твердотопливный котел, тепловой насос, солнечный коллектор и прочее оборудование для генерации тепловой энергии, предотвращая закипания системы и прочие неприятности. Эффективная работа твердотопливного котла или теплового насоса без бака аккумулятора – НЕВОЗМОЖНА, КПД системы снижается в разы, тепло в прямом смысле этого слова вылетает в трубу. Бак SILA SST-100-S может использоваться как буферная емкость в системах отопления с одним или несколькими источниками тепла ( тепловой насос, котел отопления ), а также для приготовления горячей воды.

С КОТЛОМ ОТОПЛЕНИЯ:

С ТЕПЛОВЫМ НАСОСОМ:

С СОЛНЕЧНЫМ КОЛЛЕКТОРОМ:

• Могут использоваться в качестве буферной емкости в системе отопления и для приготовления горячей воды.
• Применяются в системах с солнечными коллекторами, тепловыми насосами и котлами отопления.
• Внутренний бак из высококачественной нержавеющей стали SUS304.
• Внешний бак из эмалированной стали.
• Один теплообменник из нержавеющей стали SUS316L.
• Напольный, вертикальный способ установки.
• Две гильзы для температурных датчиков.
• Теплоизоляция из пенополиуретана. Сохраняет нагретую воду горячей длительное время.
• Электрический ТЭН 3 кВт с термостатом.

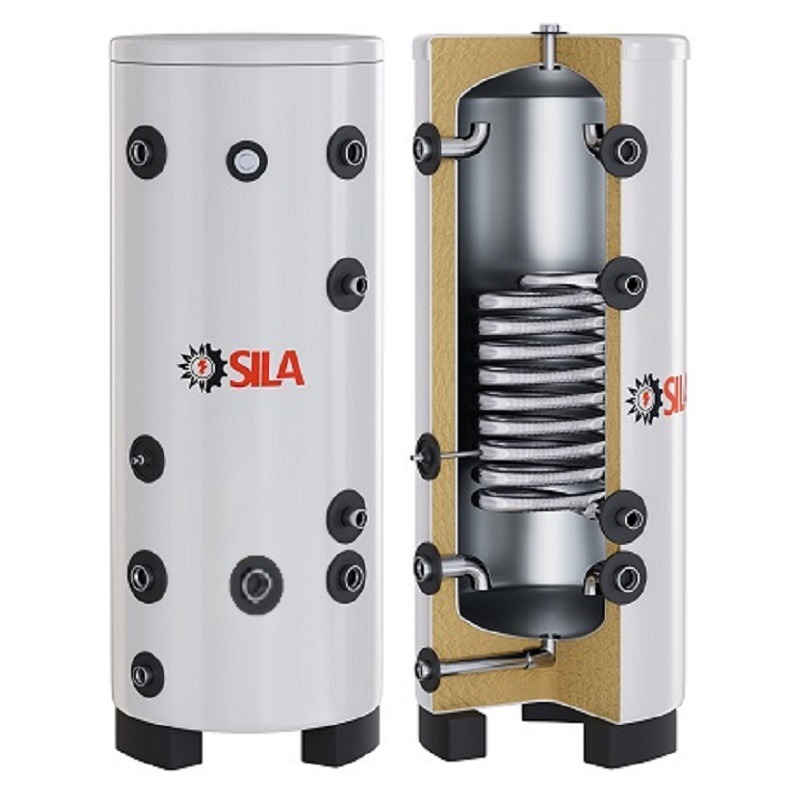

Трехслойная конструкция баков SILA

Первый, внутренний бак, выполнен из высококачественной нержавеющей стали SUS 304, которая производится в соответствии с японскими промышленными стандартами JIS. Бак из нержавеющей стали, обладая высокой прочностью и устойчивость к высоким температурам, не подвержен коррозии. Это обеспечивает долговечность эксплуатации и защищает от протечек. Кроме этого внутри бака не образуется ржавчина, что предотвращает от образования загрязнений в системе отопления, а также позволяет использовать бак SILA в системах горячего водоснабжения.

Второй, теплоизоляционный слой (теплоизоляция), толщиной 50 мм выполнен из экологически чистого пенополиуретана (ППУ) повышенной плотности, который наносится методом напыления на всю поверхность бака (технология 360°).

Характеристики пенополиуретана:

• высокие теплоизоляционные свойства;
• низкий уровень влагопоглощения;
• стойкость к химическим веществам, воде и атмосферным осадкам;
• устойчивость к низким и высоким температурам (от -150°С до +150° C);
• высокие адгезионные свойства;
• долговечность, срок эксплуатации до 30 лет;
• экологичность, материал полностью нейтральный.

Метод напыления создает монолитный слой из пенополиуретана, который полностью повторяет все контуры бака, без стыковочных швов и щелей. что исключает потери тепла, в отличие от съемных теплоизоляций.

Технология 360° означает, что пенополиуретан наносится на все поверхности, включая верхнюю и нижнюю части. Это обеспечивает 100% покрытие поверхности бака слоем теплоизоляции, что значительно уменьшает потери тепла и сохраняет температуру внутри бака постоянной длительное время.

Благодаря высоким адгезионным свойствам, пенополиуретан склеивает все слои бака между собой, увеличивая его прочность.

Лабораторные испытания баков SILA показали, что при отсутствии нагрева, падение температуры внутри бака не превышает 5°С за 24 часа при наружной температуре 7°С.

Третий, внешний бак, выполнен из эмалированной стали. Этот слой увеличивает прочность изделия, надежно защищает от воздействия внешних факторов и придает баку красивый строгий дизайн.

Применение баков SILA:

• Использование бака аккумулятора в гелиосистеме обусловлено тем, что поступление солнечной энергии происходит только в течении светового дня и при этом неравномерно, а пики потребления, как правило, не совпадают с периодами максимального солнечного излучения и приходятся на время, когда солнечного излучения недостаточно или оно отсутствует. Применение бака аккумулятора позволяет накапливать тепловую энергию во время ее поступления и использовать, когда это необходимо.
• Использование бака аккумулятора с твердотопливным котлом (уголь, дрова) позволяет сократить расход и количество закладок топлива, а также избежать перегрева теплоносителя. Это объясняется тем, что при сгорании угля, за короткий промежуток времени, единовременно выделяется очень большое количество тепловой энергии. При этом горящий уголь нельзя выключить тогда, когда теплоноситель нагрелся до нужной температуры и если в системе нет бака аккумулятора, то вся «лишняя» энергия вылетает в трубу. При использовании бака аккумулятора, вся тепловая энергия накапливается в нем для последующего эффективного и комфортного использования.
• Использование бака аккумулятора с электрическим котлом позволяет использовать различные по времени суток тарифы на электроэнергию. Нагрев теплоносителя в баке ночью по сниженному тарифу позволяет минимизировать потребление электроэнергии в дневное время за счет аккумулированного тепла. В результате существенно снижаются затраты на отопление, что в системах отопления с электроприборами играет немаловажную роль.
• Бак аккумулятор позволяет объединять в одну систему различные источники тепловой энергии: твердотопливный, электрический или газовый котел, солнечные коллекторы, тепловой насос. Бак получает тепловую энергию от солнечных коллекторов днем или от теплового насоса, электрического котла ночью по сниженному тарифу или от твердотопливного или газового котла, когда это необходимо. Это позволяет использовать различные источники тепловой энергии с максимальной эффективностью и экономией.

Пример расчета емкости бака аккумулятора для горячего водоснабжения от солнечных коллекторов.

Коттедж для семьи из 4 человек.
Расход горячей воды (60 °С) на одного человека примем равным 28 литрам в сутки, соответственно необходимо приготовить 112 литров в сутки.
При температуре поступающей например из скважины холодной воды температуры 10 °С это соответствует количеству энергии необходимой для нагрева до 60 °С равной 6,5 кВт·ч,
плюс потери теплоты в баке-аккумуляторе (1,5 кВт·ч) и потери на циркуляцию в системе горячего водоснабжения (1,5 кВт·ч).

Таким образом, общее количество теплоты которое необходимо запасти для системы горячего водоснабжения (ГВС) составляет 9,5 кВт·ч.
При высокой доле покрытия нагрузки на горячее водоснабжение за счет солнечной энергии необходимо аккумулировать двойное количество энергии, то есть 19 кВт·ч.

Объем бака-аккумулятора вычисляется по следующей формуле:
m = Q / cw · T
m – объем бака-аккумулятора;
Q – количество энергии;
cw – теплоемкость воды;
T – разность температур.

При температуре холодной воды 10 °С необходимый объем бака-аккумулятора на 19 кВт·ч составит при максимальной температуре
60 °C: 19 000 Вт·ч/(1,16 Вт·ч/(кг·K) · 50 K = 328 л;
80 °C: 19 000 Вт·ч/(1,16 Вт·ч/(кг·K) · 70 K = 234 л;
90 °C: 19 000 Вт·ч/(1,16 Вт·ч/(кг·K) · 80 K = 205 л.

Независимо от объема, емкостный водонагреватель солнечной системы принципиально выполняется в виде вертикального цилиндра удлиненной формы – именно так, вследствие разной плотности теплой и холодной воды, можно получить хорошее температурное расслоение. При этом более легкая теплая вода «плавает» на более тяжелой холодной воде. Поскольку это не приводит к возникновению турбулентности, такое расслоение является достаточно стабильным.

Максимально холодный нижний слой водонагревателя позволяет солнечным коллекторам работать с более низкой температурой обратного трубопровода, что в свою очередь обеспечивает высокий КПД солнечной системы. Поэтому температурные слои в водонагревателе необходимо защитить от турбулентности.
