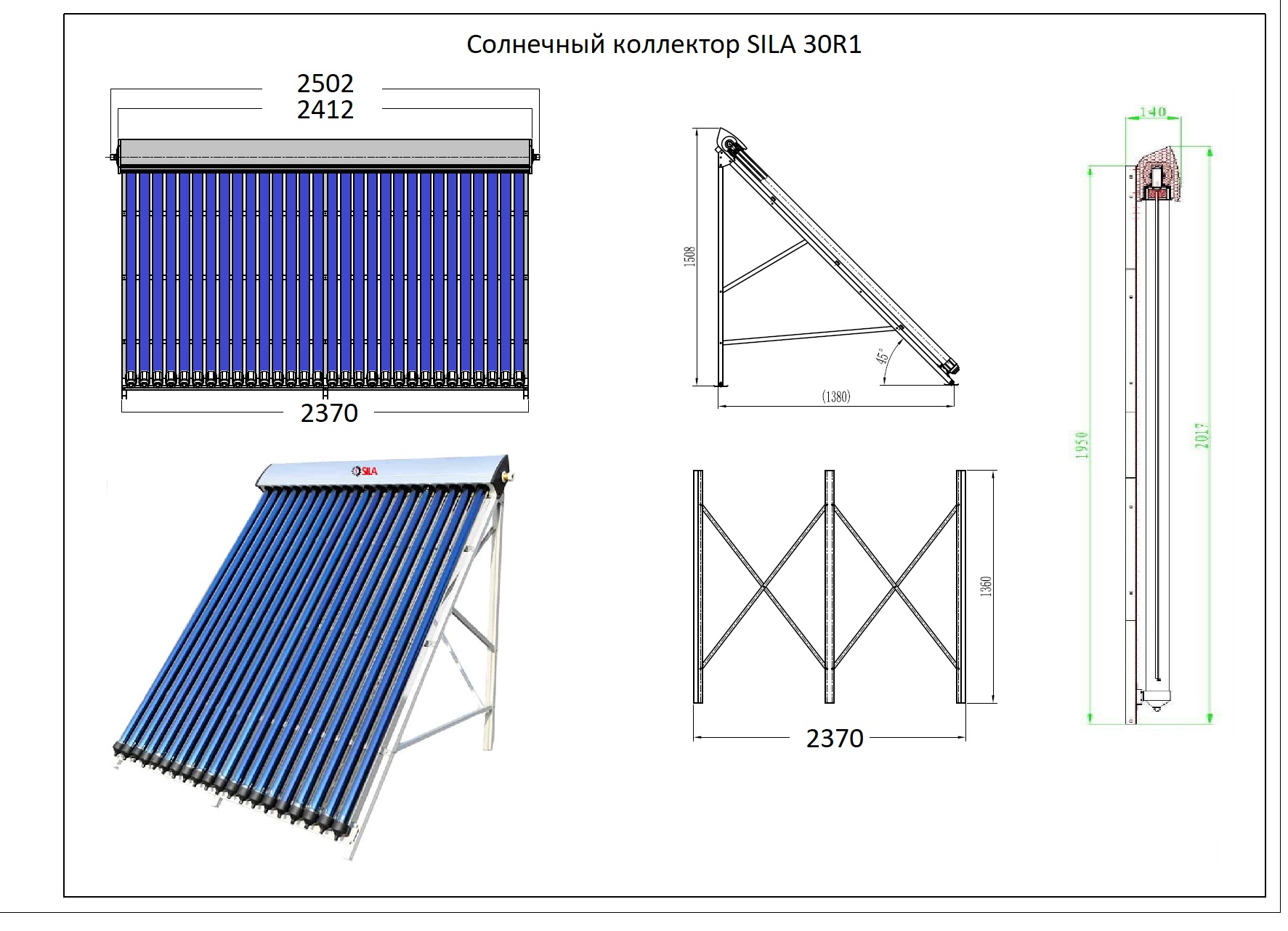

Солнечный коллектор SILA 30R1

Солнечный вакуумный коллектор SILA 30R1 предназначен для использования в системах отопления и горячего водоснабжения. Коллекторы могут быть основным или вспомогательным источником горячей воды в системе водоснабжения, использоваться для нагрева бассейнов и отопления помещений. Они подходят для частных домов, дач, летних баз отдыха, гостиниц, заправочных станций.

Преимущества солнечных вакуумных коллекторов SILA:


• В серии R1 используются конденсаторы увеличенного размера, благодаря чему ее производительность еще выше чем у серии R5.
• Вакуумные коллекторы серии R1 более мощные чем серия R5 благодаря увеличенному размеру конденсаторов.
• Солнечные коллекторы Sila производятся с применением передовых технологий, отвечающих современным требованиям, компанией- лидером в области разработки и производства солнечных коллекторов ( с более чем 20-ти летним опытом ), в соответствии с условиями эксплуатации на территории России.
• Вакуумные трубки: эффективные, прочные, устойчивые к высоким и низким температурам.
• В вакуумной трубке нет жидкости, система будет работать, даже если трубка повреждена.
• Медная тепловая трубка. Односторонняя, быстрая передача тепла с минимальными потерями. Сопротивление низким температурам, может использоваться в -40 ℃.
• Высококачественный медный манифольд, протестирован давлением 1 МПа.
• Конденсатор Ø24 мм. Конденсаторы увеличенного размера для более эффективного нагрева теплоносителя. Никелевое покрытие улучшает передачу тепла и предотвращает «прикипание» конденсатора к манифольду.
• Термостойкая каменная вата с высокими теплоизоляционными свойствами.
• Корпус коллектора из алюминиевого сплава, устойчив к коррозии, прост в установке. Подходит для плоской и наклонной крыши.
• Экологично и экономично. Сохраняет окружающую среду и экономит ваши расходы на топливо.
• Срок службы 25 лет.
• Гарантия 5 лет.

.

Установка солнечного коллектора

Солнечные коллекторы могут быть установлены на плоской или скатной крыше, ограждающих конструкциях, фасадах зданий (с соблюдением вентиляционных зазоров и угла наклона), подготовленных площадках на земле или специально возведенных конструкциях.

Производительность солнечного коллектора зависит от угла наклона и ориентации поверхности коллектора.

Угол наклона. Солнечные коллекторы устанавливаются под углом от 15° до 75° в зависимости от широты местности установки и сезонности использования. Оптимальным углом установки является угол, при котором поверхность солнечного коллектора перпендикулярна солнечным лучам ( в полдень ).

Ориентация поверхности. В северном полушарии оптимальной ориентацией солнечного коллектора является ориентация на юг.

Затенение поверхности. При установке солнечного коллектора следует выбирать места в которых на поверхность солнечного коллектора не будет падать тень от деревьев, зданий и других сооружений, поскольку это снижает производительность солнечного коллектора.

Принцип работы

Основными элементами солнечного коллектора являются манифольд (теплообменный блок) и вакуумные трубки. Через манифольд циркулирует специальная жидкость (теплоноситель), которая нагревается от вакуумных трубок и переносит тепло в теплонакопительный бак или теплообменник. Манифольд коллектора SILA выполнен из меди и протестирован под давлением 1 Мпа. Для минимизации потерь тепла используется теплоизоляция из пенополиуретана и каменной ваты.

Вакуумная трубка состоит из стеклянной колбы, алюминиевого радиатора и медной тепловой трубки « Heat Pipe». Стеклянная колба имеет две стенки, по принципу термоса. Между стенками колбы вакуум, который предотвращает потери тепла. Это позволяет эффективно использовать коллектор зимой при отрицательных температурах от -40°С. Именно поэтому вакуумные коллекторы широко применяются на всей территории России. Колба выполнена из боросиликатного стекла, обладает повышенной термической стойкостью (не трескается при резких изменениях температуры), повышенной стойкостью к механическим повреждениям (выдерживает град, снеговую и ветровую нагрузку) и минимальным коэффициентом отражения (не отражает солнечное излучение). На внутреннюю поверхность колбы нанесено специальное многослойное селективное покрытие которое поглощает все виды солнечного излучения в т.ч. рассеянный и отраженный солнечный свет. Это позволяет эффективно использовать коллектор даже в облачную погоду.

Многослойное покрытие поглощает солнечное излучение и через алюминиевый радиатор нагревает тепловую трубку « Heat Pipe». Внутри тепловой трубки находится легко закипающая нетоксичная жидкость. Под воздействием тепла, жидкость, находящаяся в нижних секциях тепловых трубок испаряется и поднимается в виде пара в верхнюю часть тепловой трубки. В верхней части тепловой трубки находится конденсатор, который передает тепло горячего пара теплоносителю, проходящему через манифольд. Отдавая тепло, пар конденсируется в жидкость и возвращается в нижние секции тепловых трубок для следующего нагрева. В солнечных коллекторах SILA используются инновационные тепловые трубки « Heat Pipe» с никелевым покрытием конденсатора. Никелевое покрытие улучшает передачу тепла и предотвращает «прикипание» конденсатора к манифольду, что позволяет, при необходимости, демонтировать вакуумную трубку не повредив манифольд. В солнечных коллекторах Sila используются два размера конденсаторов: стандартный размер 14 мм (серия R5) и конденсаторы увеличенного размера 24 мм (серия R1) для более эффективного нагрева теплоносителя.

Примерная схема солнечной водонагревательной установки:
