Солнечный коллектор SILA 15R1


33 300 Р
Цена в баллах: 33300 баллов
15R1
Нет в наличии

Доставка в

Описание

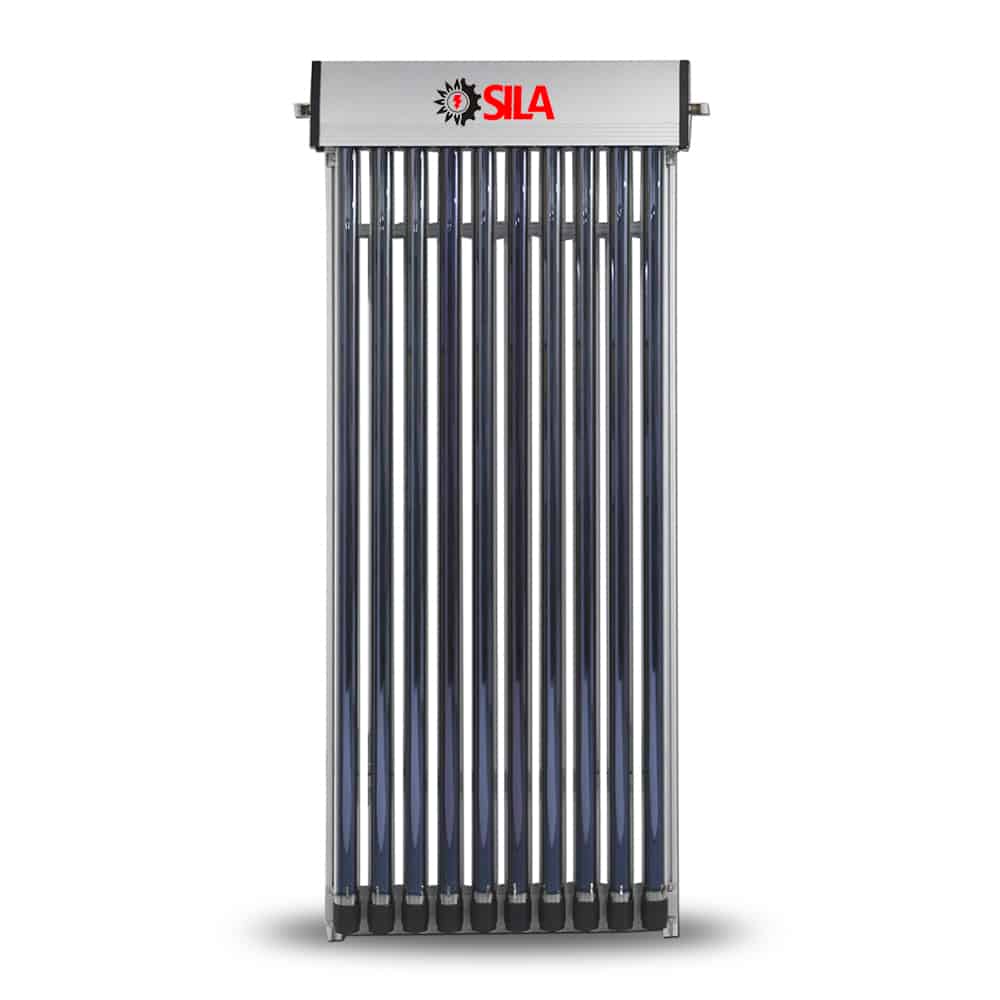

    Солнечный вакуумный коллектор SILA 15R1 предназначен для использования в системах отопления и горячего водоснабжения. Коллекторы могут быть основным или вспомогательным источником горячей воды в системе водоснабжения, использоваться для нагрева бассейнов и отопления помещений. Они подходят для частных домов, дач, летних баз отдыха, гостиниц, заправочных станций.




    Преимущества солнечных вакуумных коллекторов SILA:

  • В серии R1 используются конденсаторы увеличенного размера, благодаря чему ее производительность еще выше чем у серии R5.
  • Вакуумные коллекторы серии R1 более мощные чем серия R5 благодаря увеличенному размеру конденсаторов.
  • Солнечные коллекторы Sila производятся с применением передовых технологий, отвечающих современным требованиям, компанией- лидером в области разработки и производства солнечных коллекторов ( с более чем 20-ти летним опытом ), в соответствии с условиями эксплуатации на территории России.
  • Вакуумные трубки: эффективные, прочные, устойчивые к высоким и низким температурам.
  • В вакуумной трубке нет жидкости, система будет работать, даже если трубка повреждена.
  • Медная тепловая трубка. Односторонняя, быстрая передача тепла с минимальными потерями. Сопротивление низким температурам, может использоваться в -40 ℃.
  • Высококачественный медный манифольд, протестирован давлением 1 МПа.
  • Конденсатор Ø24 мм. Конденсаторы увеличенного размера для более эффективного нагрева теплоносителя. Никелевое покрытие улучшает передачу тепла и предотвращает «прикипание» конденсатора к манифольду.
  • Термостойкая каменная вата с высокими теплоизоляционными свойствами.
  • Корпус коллектора из алюминиевого сплава, устойчив к коррозии, прост в установке. Подходит для плоской и наклонной крыши.
  • Экологично и экономично. Сохраняет окружающую среду и экономит ваши расходы на топливо.
  • Срок службы 25 лет.

.

Технические характеристики
Модель
15R1
Количество трубок 15 шт
Вакуумная трубка диаметр / длина
Ø 58 / 1800
Материал вакуумной трубки боросиликатное стекло 3.3
Диаметр конденсатора трубки Heat pipe 24 мм
Покрытие конденсатора никелевый сплав
Общая площадь коллектора 2,85 м2
Площадь апертуры
1,4 м2
Подключение манифольда 1"
Объем теплоносителя 1,1 л
Рабочая температура 95°С
Рабочее давление
0,6 МПа
Теплоизоляция каменная вата
Угол установки
min - 15°, max - 75°
Температура окружающей среды -40 +60°С
Материал корпуса коллектора алюминиевый сплав 1,5 мм
Материал рамы коллектора алюминиевый сплав
Габариты (ш х в х г)
1410 x 2020 x 150 мм
Вес
55 кг



Установка солнечного коллектора

Солнечные коллекторы могут быть установлены на плоской или скатной крыше, ограждающих конструкциях, фасадах зданий (с соблюдением вентиляционных зазоров и угла наклона), подготовленных площадках на земле или специально возведенных конструкциях.

Производительность солнечного коллектора зависит от угла наклона и ориентации поверхности коллектора.

Угол наклона. Солнечные коллекторы устанавливаются под углом от 15° до 75° в зависимости от широты местности установки и сезонности использования. Оптимальным углом установки является угол, при котором поверхность солнечного коллектора перпендикулярна солнечным лучам ( в полдень ).

Ориентация поверхности. В северном полушарии оптимальной ориентацией солнечного коллектора является ориентация на юг.

Затенение поверхности. При установке солнечного коллектора следует выбирать места в которых на поверхность солнечного коллектора не будет падать тень от деревьев, зданий и других сооружений, поскольку это снижает производительность солнечного коллектора.

Принцип работы

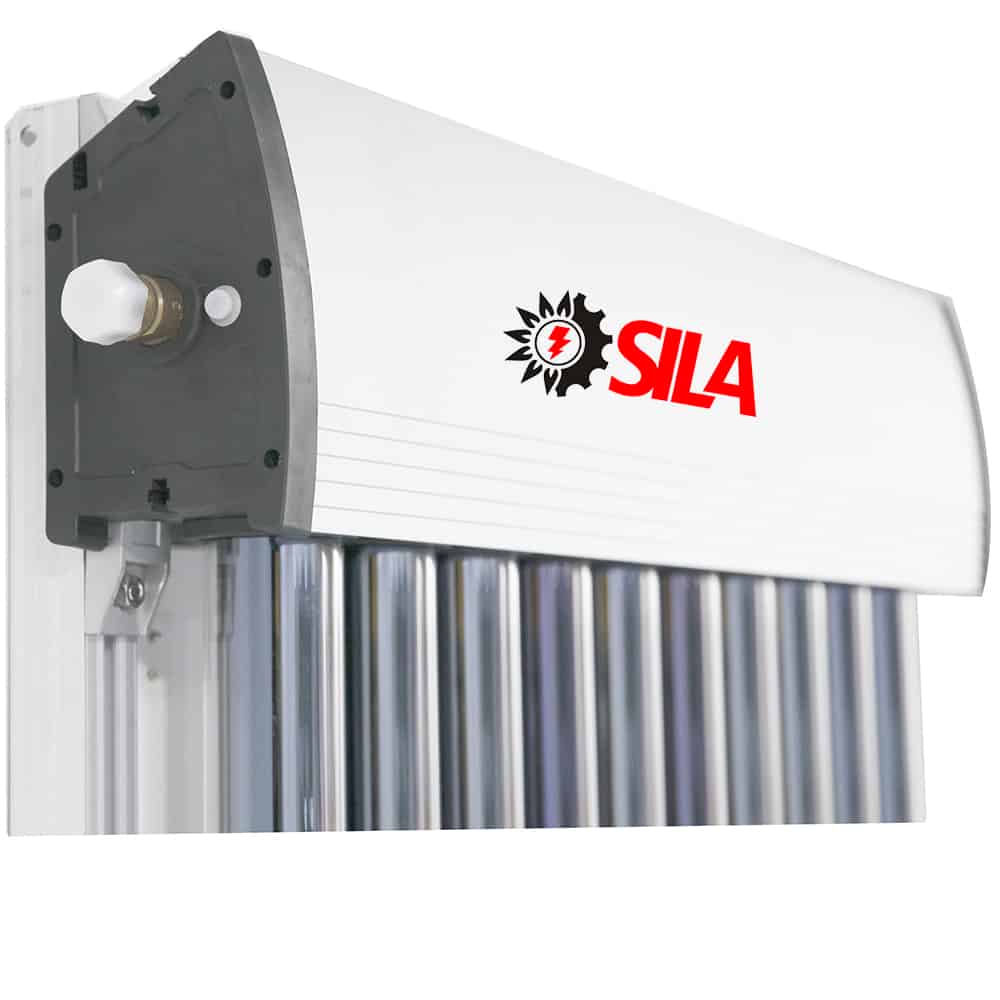

Основными элементами солнечного коллектора являются манифольд (теплообменный блок) и вакуумные трубки. Через манифольд циркулирует специальная жидкость (теплоноситель), которая нагревается от вакуумных трубок и переносит тепло в теплонакопительный бак или теплообменник. Манифольд коллектора SILA выполнен из меди и протестирован под давлением 1 Мпа. Для минимизации потерь тепла используется теплоизоляция из пенополиуретана и каменной ваты.


Вакуумная трубка состоит из стеклянной колбы, алюминиевого радиатора и медной тепловой трубки « Heat Pipe». Стеклянная колба имеет две стенки, по принципу термоса. Между стенками колбы вакуум, который предотвращает потери тепла. Это позволяет эффективно использовать коллектор зимой при отрицательных температурах от -40°С. Именно поэтому вакуумные коллекторы широко применяются на всей территории России. Колба выполнена из боросиликатного стекла, обладает повышенной термической стойкостью (не трескается при резких изменениях температуры), повышенной стойкостью к механическим повреждениям (выдерживает град, снеговую и ветровую нагрузку) и минимальным коэффициентом отражения (не отражает солнечное излучение). На внутреннюю поверхность колбы нанесено специальное многослойное селективное покрытие которое поглощает все виды солнечного излучения в т.ч. рассеянный и отраженный солнечный свет. Это позволяет эффективно использовать коллектор даже в облачную погоду.



Многослойное покрытие поглощает солнечное излучение и через алюминиевый радиатор нагревает тепловую трубку « Heat Pipe». Внутри тепловой трубки находится легко закипающая нетоксичная жидкость. Под воздействием тепла, жидкость, находящаяся в нижних секциях тепловых трубок испаряется и поднимается в виде пара в верхнюю часть тепловой трубки. В верхней части тепловой трубки находится конденсатор, который передает тепло горячего пара теплоносителю, проходящему через манифольд. Отдавая тепло, пар конденсируется в жидкость и возвращается в нижние секции тепловых трубок для следующего нагрева. В солнечных коллекторах SILA используются инновационные тепловые трубки « Heat Pipe» с никелевым покрытием конденсатора. Никелевое покрытие улучшает передачу тепла и предотвращает «прикипание» конденсатора к манифольду, что позволяет, при необходимости, демонтировать вакуумную трубку не повредив манифольд. В солнечных коллекторах Sila используются два размера конденсаторов: стандартный размер 14 мм (серия R5) и конденсаторы увеличенного размера 24 мм (серия R1) для более эффективного нагрева теплоносителя.



Примерная схема солнечной водонагревательной установки:


Документация

Технические характеристики (рус) [Скачать]

Спецификация ( рус ) [Скачать]
