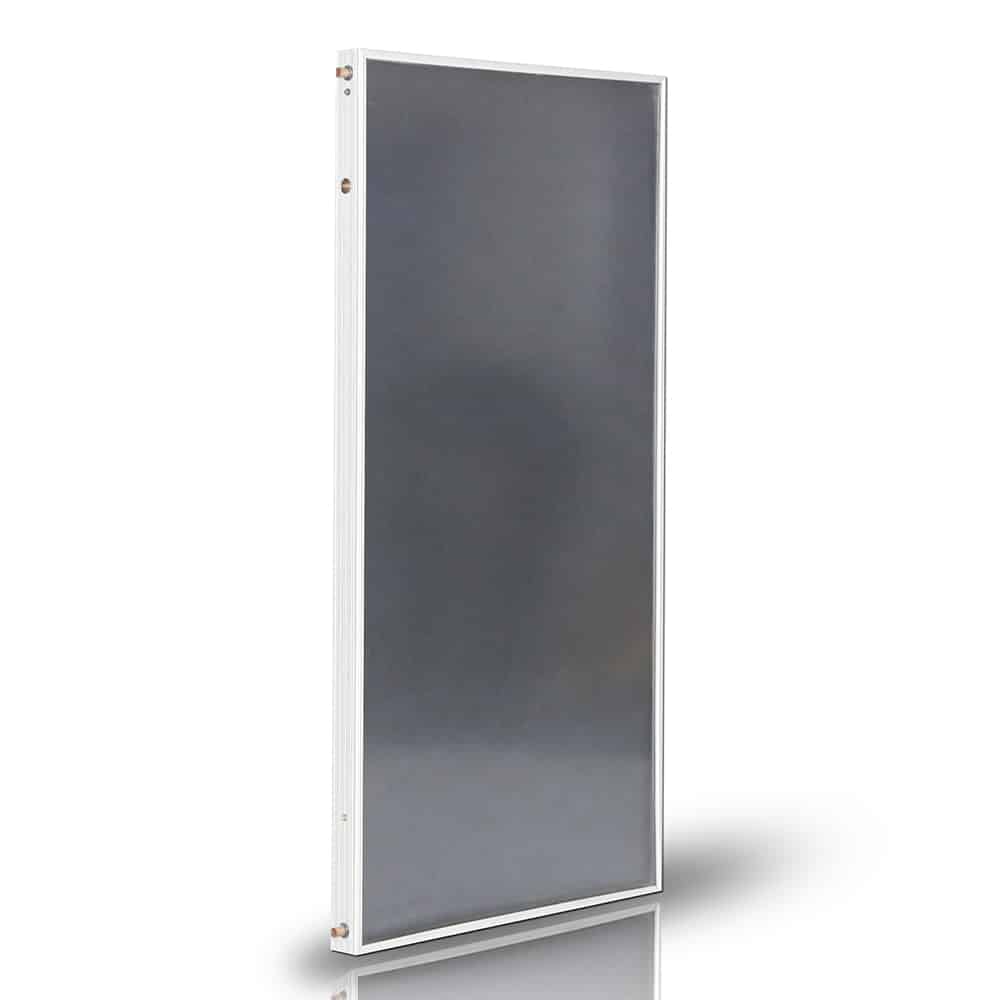

Плоский солнечный коллектор SILA FPC1200D


24 320 Р
Цена в баллах: 24320 баллов
FPC1200D
На складе
+

Доставка в

Описание

    Плоский солнечный коллектор SILA FPC1200D предназначен для использования в системах отопления и горячего водоснабжения. Коллекторы могут быть основным или вспомогательным источником горячей воды в системе водоснабжения, использоваться для нагрева бассейнов и отопления помещений. Они подходят для частных домов, дач, летних баз отдыха, гостиниц, заправочных станций.




Преимущества плоских солнечных коллекторов SILA:

  • Высокоселективное Blue tech покрытие абсорбера для быстрого нагрева и минимальных потерь тепла.
  • Технология лазерной сварки для высокой теплопроводности и прочности.
  • Текстурированное, ультра прозрачное, закаленное стекло.
  • Высокая устойчивость к внешним воздействиям, граду, дождю, низким температурам.
  • Срок службы 25 лет при максимальном давлении 0,8 Мпа.
  • Гарантия 5 лет


Общие параметры:
Модель
FPC1200D
Площадь абсорбера
1,87 м2
Площадь апертуры
1,94 м2
Общая площадь
2,02 м2
Материал корпуса
алюминиевый сплав
Задняя панель стальная пластина
Поглощающее покрытие высокоселективное Blue tech
Поглощение 95%
Излучение 5%
Подключение 22 мм
Стекло текстурированное, закаленное
Прозрачность стекла ≥91%
Теплоизоляция стекловолокно, фольга, фенольная пена
Максимальная температура стагнации 400 °С
Рабочее давление
0,8 МПа
Теплоноситель полипропиленгликоль
Объем теплоносителя
1,7 л
Угол установки
min 15°, max 75°
Гарантия 5 лет
Габариты (ш х в х г) 1005 х 2005 x 90 мм
Вес 38 кг



Установка солнечного коллектора

Солнечные коллекторы могут быть установлены на плоской или скатной крыше, ограждающих конструкциях, фасадах зданий (с соблюдением вентиляционных зазоров и угла наклона), подготовленных площадках на земле или специально возведенных конструкциях.

Производительность солнечного коллектора зависит от угла наклона и ориентации поверхности коллектора.

Угол наклона. Солнечные коллекторы устанавливаются под углом от 15° до 75° в зависимости от широты местности установки и сезонности использования. Оптимальным углом установки является угол, при котором поверхность солнечного коллектора перпендикулярна солнечным лучам ( в полдень ).

Ориентация поверхности. В северном полушарии оптимальной ориентацией солнечного коллектора является ориентация на юг.

Затенение поверхности. При установке солнечного коллектора следует выбирать места в которых на поверхность солнечного коллектора не будет падать тень от деревьев, зданий и других сооружений, поскольку это снижает производительность солнечного коллектора.


Устройство плоского солнечного коллектора SILA

Основными элементами плоского солнечного коллектора являются: закаленное стекло, пластина абсорбера, медный трубопровод и теплоизоляция.

Закаленное стекло выполняет защитную функцию. Оно обладает повышенной прочность и может выдерживать удары града. При этом важной характеристикой применяемого стекла является его способность пропускать солнечное излучение. В солнечных коллекторах SILA используются текстурированные, ультра прозрачные, закаленные стекла с пропускной способностью более 91%.

Проходя через стекло, солнечное излучение попадает на пластину абсорбера, покрытую специальным высокоселективным поглощающим покрытием Blue Tech. Данное покрытие поглощает 95% солнечного излучения.

Поглощая солнечное излучение, пластина нагревается и нагревает медный трубопровод, состоящий из серии параллельных трубок, прикрепленных к пластине абсорбера методом лазерной сварки, для абсолютного контакта и эффективной теплопередачи. Через медные трубки циркулирует специальная жидкость (теплоноситель), которая нагревается от них и переносит тепло в теплонакопительный бак или теплообменник.

Для минимизации потерь тепла, через заднюю панель, используется теплоизоляция из алюминиевой фольги, стекловолокна и фенольной пены.

Для придания жесткости конструкции солнечного коллектора используется прочный алюминиевый корпус и металлическая задняя панель.


Примерная схема солнечной водонагревательной установки:


Документация

Технические характеристики (рус) [Скачать]
